開発実績

ルピノシステムで製作した2DCAD・3DCADの製作実例をご紹介いたしております。

2D CAD実績

2DCADサンプル:エアストッパー 2DCADサンプル:ジャッキ 2DCADサンプル:温度制御ケース 2DCADサンプル:ブロックゲージケース 2DCADサンプル:ロック傷防止クリップ 2DCADサンプル:ネイルアート
2DCADサンプル:エアー制御ユニット 2DCADサンプル:チューブカッターケース 2DCADサンプル:端子折曲げ冶具 2DCADサンプル:塩分濃度計下ケース 2DCADサンプル:塩分濃度計上ケース 2DCADサンプル:ケースL
2DCADサンプル:ケース、HUS/HUR/BC2 2DCADサンプル:筐体端子部 2DCADサンプル:製品用トレー

3D CAD実績

3DCADサンプル:エアーストッパー 3DCADサンプル:ジャッキ 3DCADサンプル:ブロックゲージケース 3DCADサンプル:ロック傷防止クリップ 3DCADサンプル:ネイルアート 3DCADサンプル:箸はこ
3DCADサンプル:放熱ファン 3DCADサンプル:塩分濃度計下ケース表 3DCADサンプル:塩分濃度計下ケース裏 3DCADサンプル:電磁流量計検出器ケース 3DCADサンプル:ドアユニットベース 3DCADサンプル:放熱部品
3DCADサンプル:低配支持アルミ筒

2DCAD

エアストッパー

2DCADサンプル:エアストッパー

解説

  • 材質:SUS304
  • サイズ:215mm*60mm*50mm
  • 使用CADツール:Auto CAD

チューブをセットし天板を踏むことで、押さえ部分が稼動しチューブを押しつぶして空気の流れを遮断する。

ページトップへ戻る

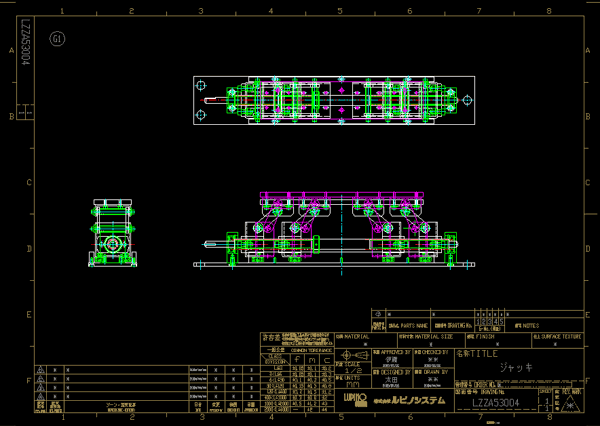

ジャッキ

2DCADサンプル:ジャッキ

解説

  • 材質:SUS304
  • サイズ:380mm*65mm*90〜100mm
  • 使用CADツール:Auto CAD

シャフト部にハンドルを取り付け、回転させることにより天板が上下する。

ページトップへ戻る

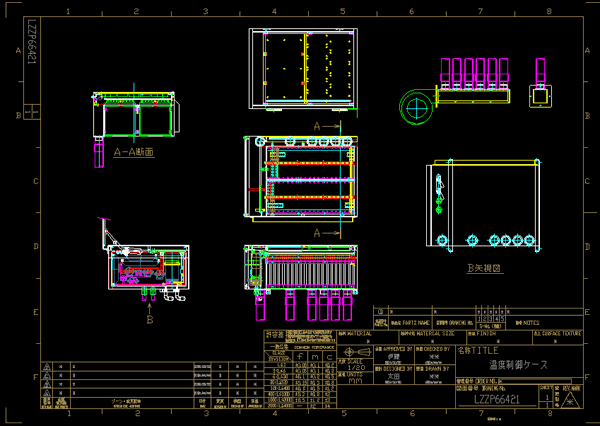

温度制御ケース

2DCADサンプル:温度制御ケース

解説

  • 材質:SUS304(外塗装:SPCC)
  • サイズ:770mm*624mm*340mm
  • 使用CADツール:Auto CAD

FANから送られる風によりケース内の温度を規定範囲内に制御する。

ページトップへ戻る

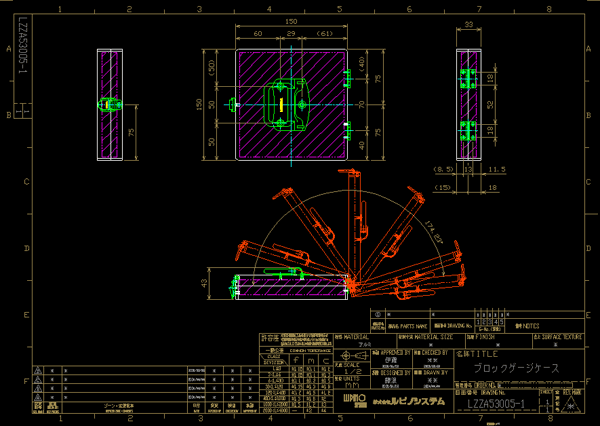

ブロックゲージケース

2DCADサンプル:ブロックゲージケース

解説

  • 材質:A5052
  • サイズ:150mm*150mm*33mm
  • 使用CADツール:Auto CAD

ブロックゲージを収納し持ち運びをする為のケース。

ページトップへ戻る

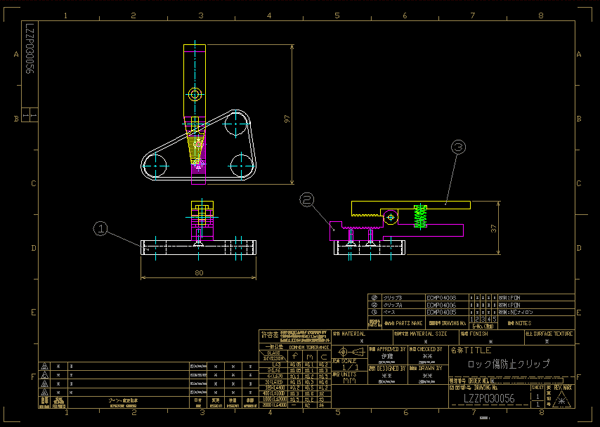

ロック傷防止クリップ

2DCADサンプル:ロック傷防止クリップ

解説

  • 材質:MCナイロン・POM
  • サイズ:80mm*97mm*37mm
  • 使用CADツール:Auto CAD

製品を固定する際に傷を防止する為のクリップ。

ページトップへ戻る

ネイルアート

2DCADサンプル:ネイルアート

解説

  • 材質:SUS304
  • サイズ:6.8mm*3.66mm*3.6mm
  • 使用CADツール:Auto CAD

ネイルアートとネイルアートを製作する為のホルダー。

ページトップへ戻る

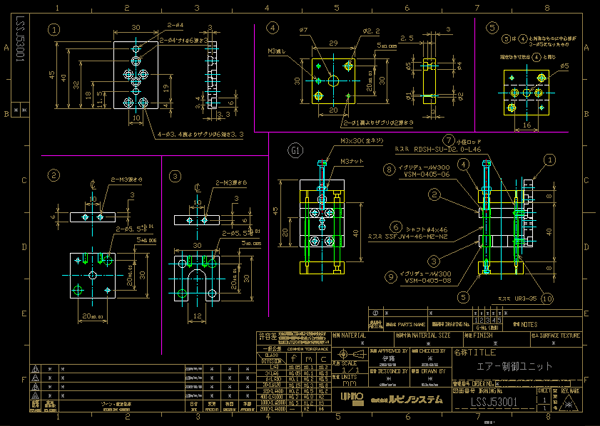

エアー制御ユニット

2DCADサンプル:エアー制御ユニット

解説

  • 材質:A5052
  • サイズ:30mm*35mm*62mm
  • 使用CADツール:Auto CAD

基板を吸着する為の空気の流れを制御する装置。

ページトップへ戻る

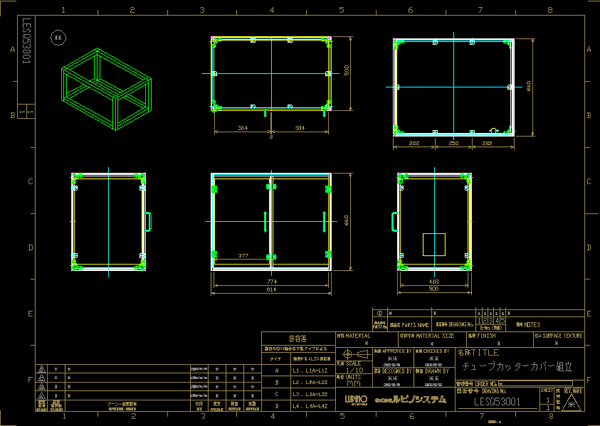

チューブカッターケース

2DCADサンプル:チューブカッターケース

解説

  • 材質:A5052・アクリル樹脂
  • サイズ:814mm*500mm*660mm
  • 使用CADツール:Auto CAD

チューブカッターの機械を保護し、作業時は手前の扉を開閉することで作業性を確保しました。

ページトップへ戻る

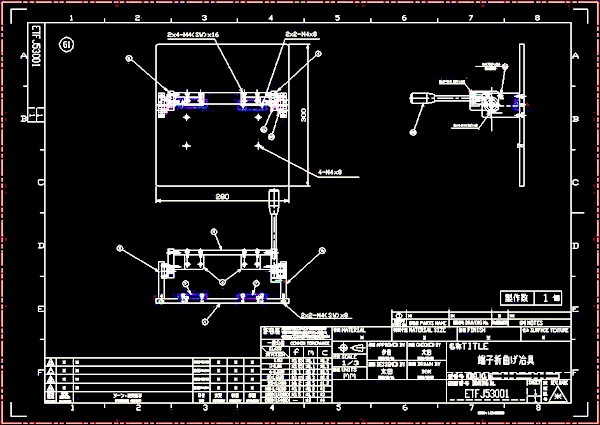

端子折曲げ治具

端子折曲げ冶具

解説

  • 材質:SUS
  • サイズ:280*300*115(mm)
  • 使用CADツール:Auto CAD

プリンタ・コピー機等で使われているハウジング(材質:PPS)の成形時の反りを矯正する為の治具。。

ページトップへ戻る

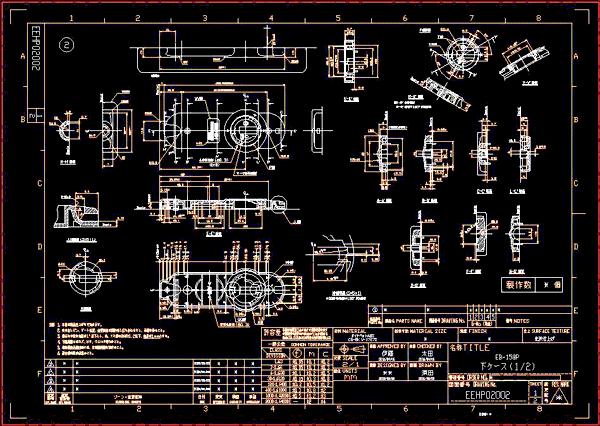

塩分濃度計下ケース

2DCADサンプル:塩分濃度計下ケース

解説

  • 材質:ABS樹脂
  • サイズ:88mm*30mm*7mm
  • 使用CADツール:Auto CAD

左右対称のユニバーサルデザインです。どちらの手での操作、読取りもスムーズに配慮されております。

ページトップへ戻る

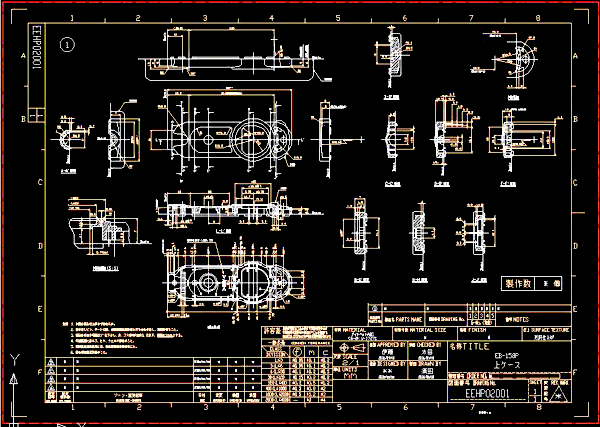

塩分濃度計上ケース

2DCADサンプル:塩分濃度計上ケース

解説

  • 材質:ABS樹脂
  • サイズ:88mm*30mm*7mm
  • 使用CADツール:Auto CAD

液晶画面に塩分濃度値のみでなく、味覚レベルをグラフィック表示しました。

ページトップへ戻る

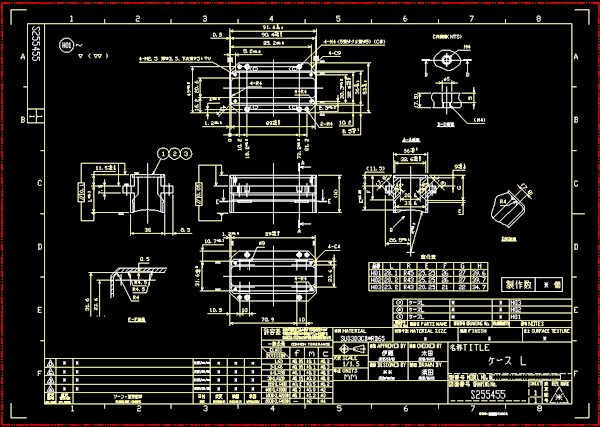

ケースL

2DCADサンプル:ケースL

解説

  • 材質:SUS303CB
  • サイズ:91.4mm*53mm*23.2mm〜28.2mm
  • 使用CADツール:Auto CAD

金属疲労を測定する探触子のケース部

ページトップへ戻る

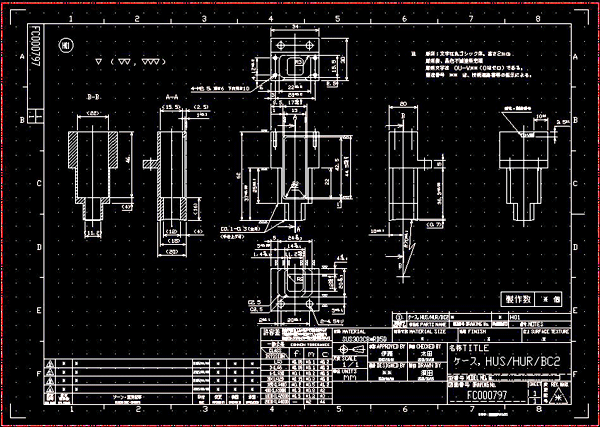

ケース、HUS/HUR/BC2

2DCADサンプル:ケース、HUS/HUR/BC2

解説

  • 材質:SUS303CB
  • サイズ:34mm*62mm*20mm
  • 使用CADツール:Auto CAD

金属疲労を測定する探触子のケース部

ページトップへ戻る

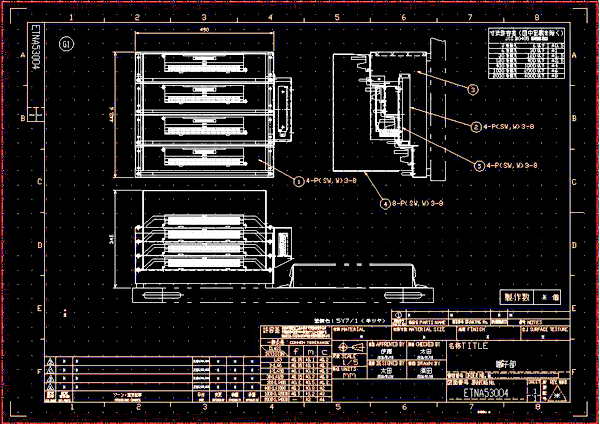

筐体端子部

2DCADサンプル:筐体端子部

解説

  • サイズ:490mm*442.6mm*345mm
  • 使用CADツール:Auto CAD

高速道路等の表示用制御盤筐体の背面部に取り付けて使用する。端子部には、ホコリ等が入り込まないように周囲を
アクリルカバーで覆いました。

ページトップへ戻る

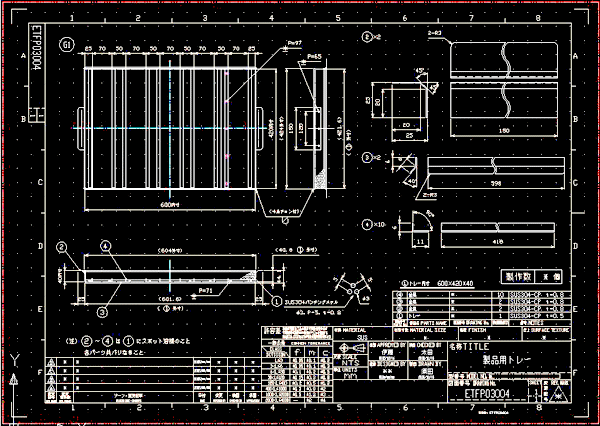

製品用トレー

2DCADサンプル:製品用トレー

解説

  • 材質:SUS304CP t=0.5,t=0.8
  • サイズ:600mm*420mm*40mm(内寸)
  • 使用CADツール:Auto CAD

使用済みの基板を並べ置きます。洗浄液に漬けて洗浄する為の製品。製品にはニッケル処理をします。

ページトップへ戻る

3DCAD

エアストッパー

エアストッパー 解説
  • 材質:SUS304
  • サイズ:215*60*50(mm)
  • 使用CADツール: Pro ENGINEER

チューブをセットし天板を踏むことで、押さえ部分が稼動しチューブを押しつぶして空気の流れを遮断する。

ページトップへ戻る

ジャッキ

ジャッキ 解説
  • 材質:SUS304
  • サイズ:380*65*90〜100(mm)
  • 使用CADツール: Pro ENGINEER

シャフト部にハンドルを取り付け、回転させることにより天板が上下する。

ページトップへ戻る

ブロックゲージケース

ブロックゲージケース 解説
  • 材質:A5052
  • サイズ:150*150*33(mm)
  • 使用CADツール: Pro ENGINEER

ブロックゲージを収納し持ち運びをする為のケース。

ページトップへ戻る

ロック傷防止クリップ

ロック傷防止クリップ 解説
  • 材質:MCナイロン・POM
  • サイズ:80mm*97mm*37mm
  • 使用CADツール:Pro ENGINEER

製品を固定する際に傷を防止する為のクリップ。

ページトップへ戻る

ネイルアート

ネイルアート 解説
  • 材質:SUS304
  • サイズ:6.8*3.66*3.6(mm)
  • 使用CADツール: I CAD/SX

ネイルアートとネイルアートを製作する為のホルダー。

ページトップへ戻る

箸はこ

箸はこ 解説
  • 材質:アクリル樹脂
  • サイズ:180*64*30(mm)
  • 使用CADツール: Pro ENGINEER

携帯用箸はこ

ページトップへ戻る

放熱ファン

放熱ファン 解説
  • 材質:A5052
  • サイズ:φ77*67.6(mm)
  • 使用CADツール: Pro ENGINEER

熱を冷却するための部品。放熱を良くする為、多くの溝加工が施されている。

ページトップへ戻る

塩分濃度計下ケース表

解説
■商品コンセプト
  • 高精度をユーザーが実感できる。
  • 日常の食生活での利便性を感覚的につかめる付加価値がある。
  • 日常的に持ち運び出来るサイズ。
■測定原理
食塩は、水溶液中ではナトリウムイオンと塩素イオンに解離しています。エイシンデジタル塩分計は食塩濃度(ナトリウムイオンの量)が導電率と比例関係にあるという性質を利用して、電気的に塩分濃度を測定しています。
ページトップへ戻る

塩分濃度計下ケース裏

3DCADサンプル:塩分濃度計下ケース裏 解説
■エイシン塩分計の特徴
  • 塩分測定精度は0.0〜2.0%の実用域を±0.1%の高精度域設定
  • 電源ONと測定ボタンの簡単操作
  • 塩分の測定は5秒間で完了してビープ音でお知らせします
  • 塩分濃度%と同時に「うすい」「ふつう」「からい」を表示する
  • オート・OFFで電池寿命1年間
  • 自動校正機能付きなので電池交換はメーカー調整不要の便利設計
  • 携行に便利なコンパクト・サイズ
ページトップへ戻る

電磁流量計検出器ケース

3DCADサンプル:電磁流量計検出器ケース 解説
  • 材質:アルミAC4C
  • サイズ:56mm*102mm*21mm
  • 使用CADツール: I CAD/SX

化学薬品、水溶液等のわずかな流れも測定する検出器のケースです。

ページトップへ戻る

ドアユニットベース

3DCADサンプル:ドアユニットベース 解説
  • 材質:ボンデ鋼鈑 t=1.0
  • サイズ:210mm*250mm*70mm
  • 使用CADツール: I CAD/SX

エレベータで使用される製品。
各階のエレベータボタンの裏に設置し電気部材を入れるケース

ページトップへ戻る

放熱部品

3DCADサンプル:放熱部品 解説
  • 材質:アルミA5052
  • サイズ:74mm*60mm*36.5mm
  • 使用CADツール: I CAD/SX

高温の流体を冷却するための部品。
放熱を良くする為、多くの溝加工が施されている。

ページトップへ戻る

低配支持アルミ筒

3DCADサンプル:低配支持アルミ筒 解説
  • 材質:アルミA7075BE
  • サイズ:φ70mm*105.5mm〜*107mm
  • 使用CADツール:Pro ENGINEER

車両に使われる部品それ以上はわかっていない。
